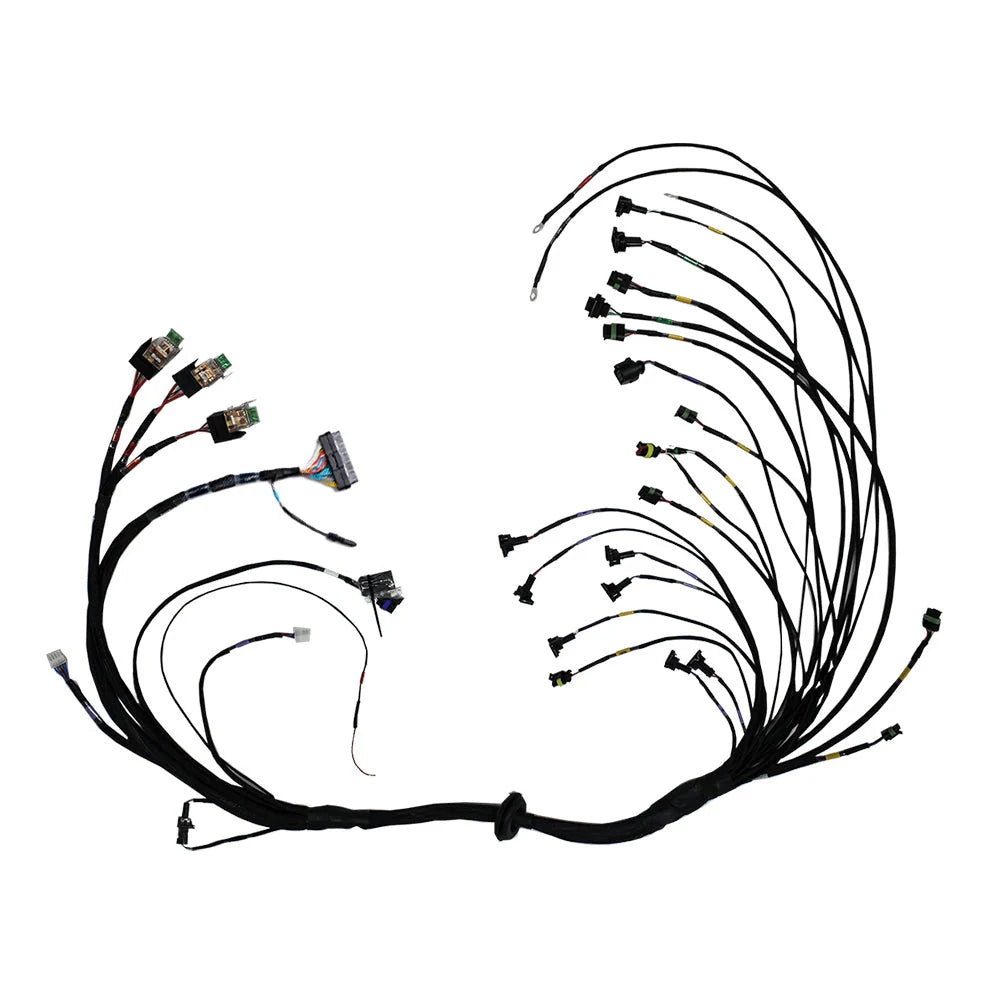

Chicote Pronto FT470 4 Cilindros

• Descrição

• Economize tempo na montagem do seu projeto utilizando o chicote pronto para motores de 4 cilindros.

  FAÇA DOWNLOAD DO MANUAL




Descrição

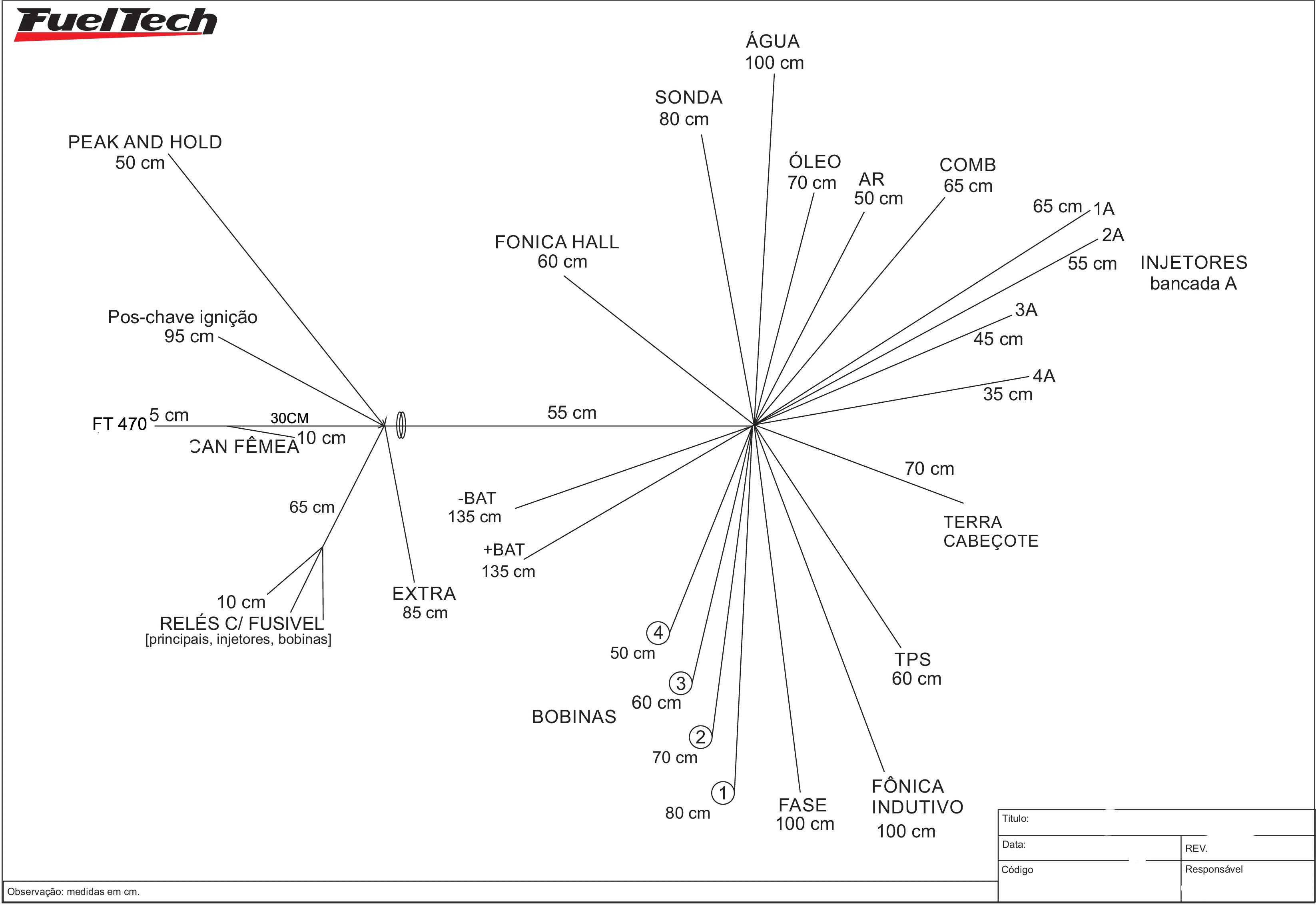

Conectores no chicote:

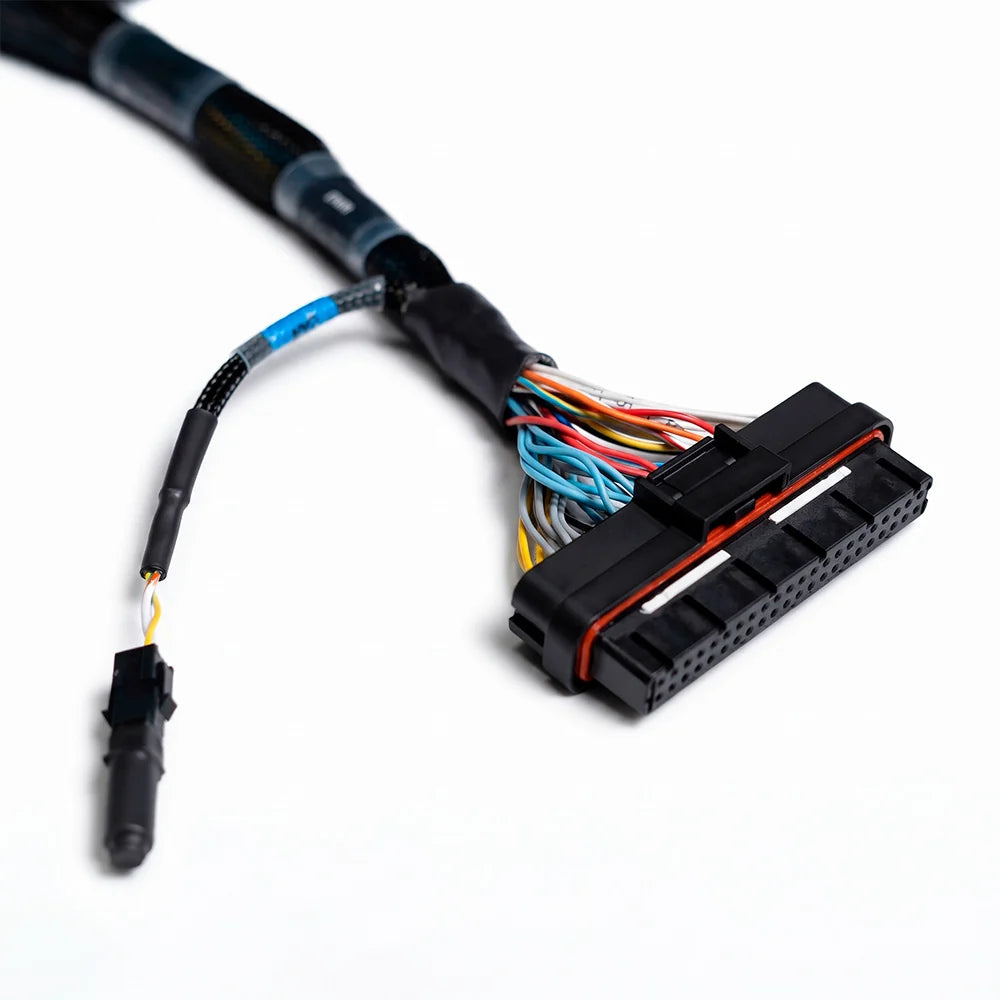

• FT470


• Conexão para sonda banda larga Bosch LSU 4.2 (direto na FT470)


• 4 injetores padrão EV1 (sequencial)


• 4 bobinas Smart Coil FuelTech (sequencial)


• Rede CAN FT


•
  Peak and Hold (uso opcional; jumper incluído caso não use injetores de baixa impedância)


• Sensor de rotação indutivo e hall (sem conector, com fios soltos para crimpar - fios de sinal de RPM, referência, negativo, malha e 12V)


• Sensor de fase (sem conector, com fios soltos para crimpar - fios de sinal de RPM, referência, negativo, malha e 12V)


• TPS (VW AP)


• Sensores de temperatura do ar e do motor (padrão GM)


• Sensores de pressão de óleo e combustível (PS-10B)


Possui conector EXTRA entradas e saídas não utilizadas pelo chicote principal, prontas para que você confeccione o restante do chicote de acordo com suas necessidades para funções diversas: boostcontroller, nitro, velocidades de roda, eletroventilador, bomba de combustível, partida a frio, 2-step, 3-step, etc.

CONECTOR EXTRA CHICOTE 4 CILINDROS
Fios de Alimentação 5V, 12V e negativo
1 entrada branca, 3 saídas azuis, 4 saídas cinza, 4 saídas amarelas
Lembre-se que estas saídas todas podem virar entradas na FT470, graças ao recurso FlexIO!

O chicote pronto FuelTech contém Relé principal, relé para injetores e relé para bobinas, todos protegidos por fusível.

*Imagens meramente ilustrativas
